產品概述：
集噴霧干燥/流化制粒于一體，實現液態物料一步法制粒。 采用噴霧工藝，特別適用微輔料，熱敏性物料，功效比FL沸騰制粒機高1-2倍。
[特 點]
集噴霧干燥/流化制粒于一體，實現液態物料一步法制粒。 采用噴霧工藝，特別適用微輔料，熱敏性物料，功效比FL沸騰制粒機高1-2倍。 產品終水份可達0.1%，配備返粉裝置，成粒率≥95%，可制0.2-2mm顆粒。 改進設計的內混式多流體霧化器，可處理浸膏比重達1.3g/cm3。

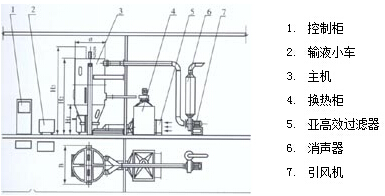

[安裝示意圖]
[應 用]
制藥工業：片劑、沖劑、膠囊劑顆粒；低糖、無糖的中成藥顆粒。 食品：可可、咖啡、奶粉、顆粒果汁、調味品等。 其它行業：農藥、飲料、化肥、顏料、染料等。
[技術參數]
| 項 目 |
單位/機型 |
PGL-3B |
PGL-5B |
PGL-10B |
PGL-20B |
PGL-30B |
PGL-80B |
PGL-120B |
| 流浸膏 |
最小 |
kg/h |
2 |
4 |
5 |
10 |
20 |
60 |
100 |
| 最大 |
kg/h |
4 |
6 |
15 |
30 |
40 |
100 |
140 |
| 沸騰能力 |
最小 |
kg/批 |
2 |
6 |
10 |
30 |
60 |
100 |
150 |
| 最大 |
kg/批 |
6 |
15 |
30 |
80 |
160 |
250 |
450 |
| 液體比重 |
kg/L |
≤1.30 |
| 原料容器量 |
L |
26 |
50 |
220 |
420 |
620 |
980 |
1600 |
| 容器直徑 |
mm |
400 |
550 |
770 |
1000 |
1200 |
1400 |
1600 |
| 引風機功率 |
kw |
3.0 |
5.5 |
7.5 |
11 |
15 |
18.5 |
30 |
| 輔風機功率 |
kw |
0.35 |
0.75 |
0.75 |
1.20 |
2.20 |
2.20 |
4 |
| 蒸汽 |
耗量 |
kg/h |
40 |
70 |
99 |
210 |
300 |
366 |
465 |
| 壓力 |
MPa |
0.40-0.60 |
| 電熱型功率 |
kw |
9 |
15 |
21 |
25.5 |
51.5 |
60 |
75 |
| 壓縮空氣 |
耗量 |
m3/min |
0.5 |
0.8 |
0.8 |
0.9 |
1.1 |
1.3 |
1.8 |
| 壓力 |
MPa |
0.40-0.60 |
| 作業溫度 |
°C |
室溫-160°C自動調節 |
| 產品水份 |
% |
≥0.2 |
| 物料收得率 |
% |
≥99 |
| 設備噪音 |
dB |
<77 |
| 主機尺寸 |
Φ |
mm |
400 |
550 |
770 |
1000 |
1200 |
1400 |
1600 |
| H1 |
mm |
940 |
1050 |
1070 |
1220 |
1570 |
1590 |
1690 |
| H2 |
mm |
1900 |
2360 |
2680 |
3150 |
3630 |
4120 |
5050 |
| H3 |
mm |
2050 |
2590 |
3020 |
3600 |
4180 |
4770 |
5800 |
| B |
mm |
740 |
890 |
1110 |
1420 |
1620 |
1820 |
2100 |
選型例：要求每批次處理流浸膏量 I=120kg（含固量為30%）、種子量II=60kg，可由I、II得出理論成品量 M=mI+mII=120kgx30%+60kg=96kg，工作時間T=120kg/30kg/h=4h,技術參數欄中可查出沸騰量為標準載荷范圍，故以每班完成兩個批次，選用PGL-30型較為適宜。
|
